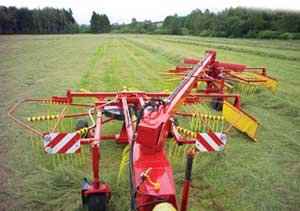

Shrnovač SB - 1352
Tento stroj rozšiřuje nabídku již vyráběných dvourotorových shrnovačů.
Jedná se o stroj zcela nové konstrukce.
Každý rotor shrnovače je vybaven hydraulicky ovládaným podvozkem, jenž umožňuje výškové nastavení rotoru z transportní do pracovní polohy a zpět. Hlavní nosný rám s transportní nápravou je zde nahrazen oproti jiným shrnovačům lehkými nosníky, které dovolují rotorům vzájemně nezávislé kopírování terénu.
Tento stroj je univerzální v tom, že natočením zadního rotoru se určí, zda se bude shrnovat píce na jeden nebo dva boční řádky. Polohou zadního rotoru lze také plynule regulovat šířku záběru shrnování při tvorbě jednoho bočního řádku.
Pro snížení namáhání pracovních hrabic a kvůli menším ztrátám při práci shrnovače, jsou zde použity nové 13-ti ramenné rotory. Kulisový mechanismus stejně jako u ostatních osvědčených typů zůstává v uzavřené skříni s olejovou náplní.
Vzhledem k nižšímu položení těžiště stroje, snížení celkové váhy a možnosti hydraulického natočení druhého rotoru vůči hlavnímu nosníku se výrazně zlepšila ovladatelnost stroje. Pro práci tohoto stroje je nutno použít traktor se dvěma hydraulickými okruhy. Jeden okruh slouží pro přestavení stroje z pracovní do transportní polohy, druhý pro natočení zadního rotoru oproti hlavnímu nosníku stroje a tím k nastavení způsobu a šířky shrnování.
|
Technická data shrnovače |
||
|
|
SB-1352 |
|
|
pracovní šířka pro tvorbu jednoho bočního řádku |
m |
6,8 |
|
dopravní šířka |
m |
2,35 |
|
průměr rotoru |
m |
3,36 |
|
počet rotorů |
ks |
2 |
|
počet ramen na rotoru |
ks |
10 a 13 |
|
počet dvojprstů na rameni |
ks |
4 |
|
pneu pod rotorem / rozměr |
6 / 5 / 18,5 x 8,5 - 8 |
|
|
potřebný výkon traktoru |
kW |
44 |
|
počet otáček vývodového hřídele |
1 / min |
540 |
|
plošný výkon |
ha / hod |
7 |
|
hmotnost |
kg |
1850 |
|
kardanový hřídel připojovací |
35121 50° |
|
