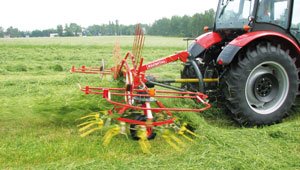

Univerzální obraceč a shrnovač SP4 - 152
Stroj SP4 - 152 je vhodný pro menší podniky, kdy za cenu jednoho stroje pořídí stroje dva.
Jeho pracovní záběr při obracení je 3,5 m a při shrnování 3,2 m.
Z obraceče na shrnovač se tento stroj změní pouhým natočením pracovních prstů na rotoru a přestavením řádkovacích stěn. Ve stacionární poloze směřují prsty vzhůru, do záběru se vyklopí až odstředivou silou po rozběhnutí rotoru.
|
Technická data univerzálního stroje SP4 - 152 |
||
|
pracovní záběr maximální |
m |
3,5 / 3,2 |
|
dopravní šířka |
m |
2,98 |
|
počet rotorů |
ks |
2 |
|
průměr rotoru |
m |
2,0 / 1,4 |
|
pneu pod rotorem / rozměr |
16x6,5 - 8 |
|
|
počet ramen na rotoru |
ks |
6 |
|
počet otáček vývodového hřídele |
1 / min |
540 |
|
plošný výkon |
ha / hod |
3,7 / 3,4 |
|
hmotnost |
kg |
420 |
|
počet dvojprstů na rameni |
ks |
2 |
|
potřebný výkon traktoru |
kW |
30 |
|
kardanový hřídel připojovací |
21121 K32 |
|
Pro obracení a shrnování je nutné přestavit držáky hrabacích prstů do jiné polohy. To se provádí u všech prstů na jednom rotoru současně tak, že celý rotor se odjistí a přesune do jiné polohy. Potom se opět zajistí v nové poloze. Tato změna pracovní funkce je velice jednoduchá a rychlá. Musí se provést u obou rotorů.
Amortizační tyče zabraňují rozkmitání stroje, ujíždění stroje na svahu a umožňují automatickou stabilizaci při zvednutí stroje do transportní polohy. Stroj je připojován do tříbodového závěsu a po spuštění do pracovní polohy se v kloubovém spojení pohybuje volně.
Prutové stěny umístěné v zadní části stroje vytváří při shrnování prostřední řádek za strojem. V přepravní poloze a při obracení píce jsou tyto stěny připevněny na stroji.
